用途：EPG昆蟲刺探電位儀系統可以測量同翅類昆蟲和其他的刺吸式昆蟲（特別適合應用于蚜蟲），主要 分析這類刺吸式昆蟲在植物上的取食行為及植物抗蟲性研究。
昆蟲在剌吸過程中，會產生非常小的電勢差，這種電勢差通過信號放大器放大至能顯示出來，昆蟲從剌吸到取食過程的電勢不同，會顯示不同的波形，根據波形判斷是在取食還是其他行為。EPG昆蟲刺探電位儀基于直流的設計原則（避免了交流型號造成的干擾），保證了高分辨率。該處理方式簡便，可同時允許分析8只昆蟲。可通過USB轉換器與電腦連接。
特點：
l 操作簡便，可同時測量8只昆蟲；
l 高倍率信號放大器：可放大50到100倍；
l 電位儀基于直流設計原則，可避免交流信號干擾；
l 輸入阻抗可調節1G?（默認）或10T?；
l 8通道的植物電極，每個通道有獨立切換開關、獨立電壓調節、獨立校準脈沖旋鈕、獨立增益調節旋鈕；
l EPG波形可判斷昆蟲是在取食還是其他行為，查看方便直觀；
l 電腦USB供電；
l 數模轉換器自帶USB口，方便與電腦連接；
l 軟件可支持WIN XP，WIN7、8、10等多操作系統。
技術規格：
參數 | |
信號放大倍數 | 50到100倍 |
輸入阻抗 | 默認109歐姆，可以轉換為1013歐姆 |
輸入偏值電流 | 30fA |
標定脈沖 | -50 mV（大約） |
最大調節范圍 | ±0.5V |
最大輸出 | ±5.85V |
電源 | USB供電 |
USB口的數模轉換器 | 100赫茲/14位分辯率 |
軟件支持 | Win95，98，2000，XP，Win 7、8、10 |

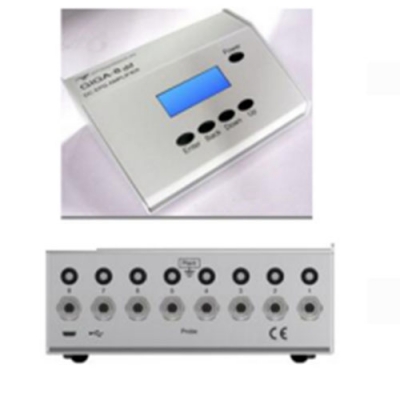

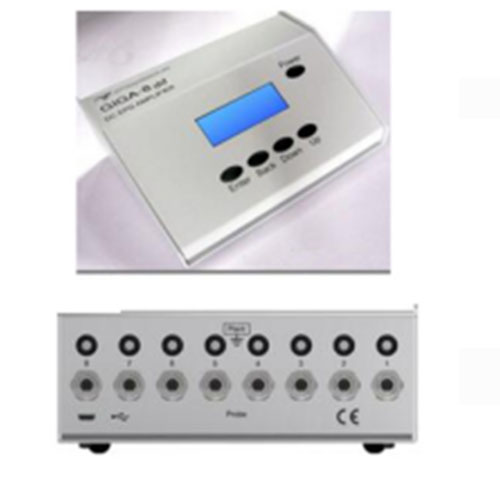

系統部件：
·八通道主控箱 ·EPG探頭：放大器（每通道1個） ·螺紋夾 ·植物電極（每通道1個） ·電源適配器：220V AC/±8V DC ·探頭接口（每通道1個） ·植物電壓輸出（每通道1個） ·電源輸入 ·地線連接頭 | ·8通道輸出連接器（接屏蔽輸出電纜） ·信號輸出選擇 ·電源開關和指示燈 ·通道切換開關 ·指針,顯示所選通道 ·植物電壓調節鈕（每通道1個） ·校準脈沖鈕（每通道1個） ·增益調節鈕(50-100x)（每通道1個） ·輸出電纜連接AD/PC |  |
使用手冊內容:
如何使用 EPG 系統指令和提示；來自蚜蟲的 EPG波形描述；為不同的類型實驗推薦EPG參數。
相關文獻下載：
文獻清單：
[1] W F Tjallingii. Membrance potentials as an indication for plant cell penetration by aphid stylets, 1985.
[2] W F Tjallingii. 8.8 Electrical recording of stylet penetration activites, Natural Enemies and Control (1988), VolumeB.
[3] W F Tjallingii, TH Hogen Esch. Fine structure of aphid stylet routes in plant tissues in correlation with EPG signals, Physiological Entomology (1993) 18, 317-328.
[4] Ernesto Prado, W F Tjallingii, Aphid activities during sieve element punctures, Entomol. exp. appl. 72:157-165, 1994.
[5] B Gabrys, W F Tjallingii, T A Van Beek. Analysis of EPG recorded Probing by cabbage aphid on host plant parts with different glucosinolate contents, Journal of Chemical Ecology, Vol.23, No.7, 1997.
[6] W F Tjallingii, Beata Gabrys. Anomalous stylet punctures of phloem sieve elements by aphids, Entomologia Experimentalis et Applicata 91:97-103, 1999.
[7] Elisa Garzo, Mercedes Fernandez-Pascual, Cesar Morcillo, Alberto Fereres, M Luisa Gomez-Guillamon, W Fred Tjallingii. Ultrastructure of compatible and incompatible interactions in phloem sieve elements during the stylet penetration by cotton aphids in melon, Insect Science (2017) 00, 1-12, DOI 10.1111/1744-7917.12447.
