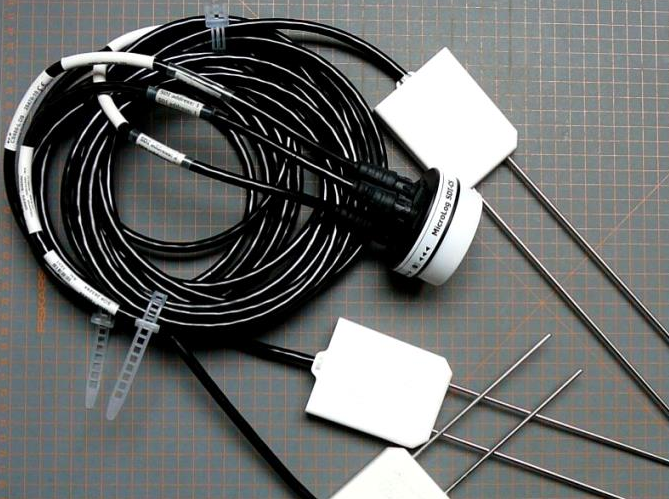

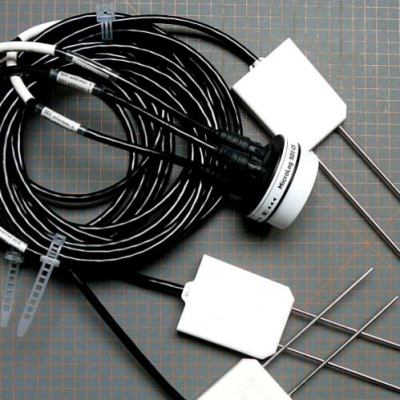

用途：MicroLog SDI-CS土壤三參數傳感器是一款多參數智能傳感器，采用TDR原理來監測土壤體積含水量，電導率，溫度和相對介電常數。輸出SDI-12信號，可兼容多種數據采集器。
特點：
·數據采集器體積小，精度高；
·密封防水；
·功耗低；
·維護費用低；
·SDI-12數字傳輸
·多參數測量
技術規格：
數據采集器 | |
型號 | SDI MP |
工作條件 | 溫度：-40℃~60℃ 濕度：0~100% |
測量間隔 | 1分鐘~4小時 |
平均（存儲）間隔 | 1分鐘~4小時 |
存儲 | 256KB，100000個測量值 |
傳感器（CS650 CS655） | |
土壤體積含水量 | |
范圍 | 0~100% |
準確性 | ±1%（土壤經過特定校準）0.01m/s； ±3% VWC（標準礦質土壤），溶液電導率 ±3dS/m |
精度 | ＜0.05%VWC |
電導率 | |
范圍 | 0~3dS/m【CS650】；0~8dS/m【CS655】 |
準確性 | ±5% + 0.05dS/ |
精度 | 0.5% of BEC |
相對介電常數 | |
范圍 | 1~81 |
準確性 | 1~40，±（2%＋0.6）、電導率≤3dS/m【CS650】；±（3%＋0.8）、電導≤8dS/m【CS655】 40~81，±1.4、電導率≤1dS/m【CS650】；±2、電導率≤2.8dS/m【CS655】 |
精度 | ＜0.02 |
土壤溫度 | |
范圍 | -50-70°C |
分辨率 | 0.001° |
準確性 | ±0.1°C（對于典型的土壤溫度0-40°C，探針埋到土壤中時） ±0.5°C（對于所有的溫度范圍） |
精度 | ±0.02°C |
功率損耗 | |
動態（3ms） | 標準45 mA (@ 12 V DC) 80 mA (@ 6 V DC) 35 mA (@ 18 V DC) |
靜態 | 標準135 μA(@ 12 V DC) |
傳感體積 | 7800 cm3（探針周邊0~7.5 cm半徑區域、探針端部以下4.5cm范圍）【CS650】；3600 cm3【CS655】 |
工作溫度 | -50～+70°C |
傳感器輸出 | SDI-12；串行RS-232 |
預熱時間 | 3s |
測量時間 | 3 ms測量，600 ms完成執行命令 |
電源 | 6 to 18 VDC，必須滿足45 mA @ 12 V DC |
探針長度 | 300mm【CS650】；120mm【CS655】 |
探針直徑 | 3.2mm |
探針間距 | 32mm |
探頭尺寸 | 85 mm * 63 mm* 18 mm |
傳感器重量 | 280 g （不含電纜）【CS650】；240g（不含電纜）【CS655】 |
電纜重量 | 35g /m |
